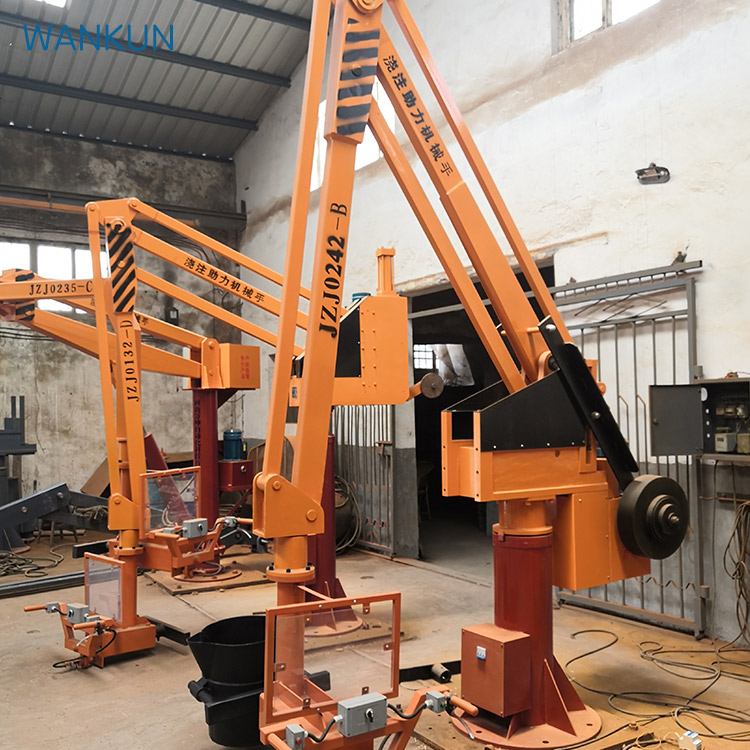

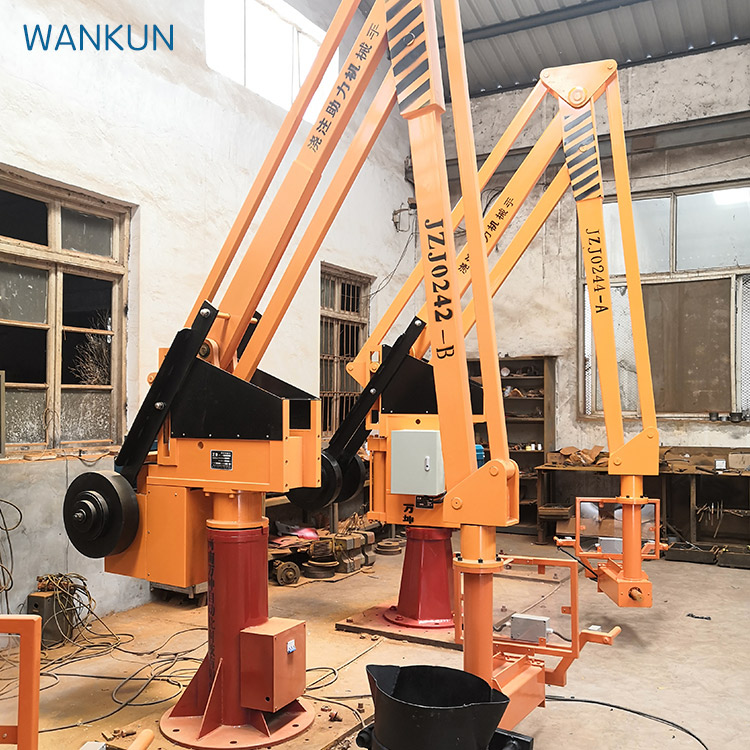

ZJZ серия хидравличен леене манипулатор е нов тип леене и повдигане оборудване, със следните характеристики:

1, без пътнически превключвател, използвайки собствения пътнически лимит на цилиндъра и буферно устройство.С движението на пистолетовата пръчка нагоре и надолу, за да се задвижи движението на повдигащия се бум, движението е сравнително стабилно.

Хидравличната система е оборудвана с устройство за безопасност, което има функция за защита на безопасността в случай на претоварване и т.н., и избягва увреждането на частите и инцидентите на балансиращия кран.

3. серията Zjz поливане манипулатор е оборудван с ограничаване на скоростта и самонискиране функции, които могат да направят теглото пада по-гладко и спестяване на енергия. манипулаторът е подходящ за високо ефективно повдигане и точно позициониране и инсталиране на тежки обекти в рамките на 300 кг, особено за средни и малки FOUNDdries.Той има предимствата на малък размер, нисък шум, леко тегло, нова и компактна структура, безопасна и надеждна работа, проста и удобна поддръжка и т.н. Това е нов продукт, който освобождава оператора от ръчната работа на честото натоварване и разтоварване и подобрява ефективността на производството.

Хидравличен леене манипулатор повдигане на тежки предмети се постига чрез следните три вида синтез на движение:

1, вертикално повдигане хидравлично движение

Завъртете фюзелажа ръчно

Преместване ръчно хоризонтално

МТехнически параметри на ZJZ хидравличен манипулатор

Таблица 1:

Външно рисуване

Структура и принцип

JZJ серия хидравличен леене манипулатор се състои от пет части: фюзелаж, балансиран четириходки механизъм, хидравлична система и електрически контрол, поливане торбичка оборот устройство.

1 Фюзелажът:

Тази част се състои от основата,

Основата може да бъде поставена на цементна основа (фиксирана) (виж таблица - за основни размери) или фиксирана на подвижна количка (мобилна). Тялото може да се върти в диапазона от 345 градуса около въртящата се ос. Вертикалното ръководство е фиксирано в задната част на тялото, а ръководството на ръководството на балансирания механизъм с четири връзки се движи нагоре и надолу на ръководството.

2, баланс четири свързващ механизъм на пръта:

Тази част се състои от голяма ръка, голяма ръка сложна ръка, повдигаща ръка, повдигаща ръка сложна ръка, свързваща пръчка, поддържаща плоча и балансиран блок и други части. Двете страни на точката на окачване между поддържащата плоча и свързващата пръчка се движат хоризонтално от двойка едностепенни топки на ръководната релса на тялото. Задният край на голямата ръка е свързан с главата на пистолетовата пръчка на хидравличния цилиндър през носа и вертикалното движение се извършва по ръководната пръчка. Регулираният балансиран блок се монтира на голямата ръка, свързана с четири връзки, което е балансирано със самото тегло на балансиращата пръчка, така че разпределителят може да постигне целта на случай

Хидравлична система :

Системата се състои от трансмисионна помпа, електромагнитен насочен клапан, входящ и връщащ се нефтен тръбопровод, предпазен клапан, хидравличен цилиндър и т.н. Когато операторът натисне, повдигне (или падне) бутона, хидравличното масло през електромагнитния клапан в цилиндъра, долната камера, натиснете пистолетната пръчка надолу (или нагоре) движение, чрез принципа на четири връзки, така че да се задвижи движението на повдигане на тежки обекти.

Когато теглото на повдигане превишава 1,1 пъти от определеното тегло, предпазният клапан се отваря и разтоварва, така че теглото да не може да бъде повдигнато, за да се защити безопасността на целия хидравличен балансиращ кран. (виж фигура 4 за принципа)

Електрическа контролна част:

Тази част се състои от двигател, пластмасов корпус за прекъсване на веригата, фуз, контролен бутон, AC контактор, малък реле, контролен трансформатор и т.н. (виж таблица 2). Машината използва трифазна 380V, 50HZ захранване (трифазни четири линии), неутралната линия трябва да бъде здраво свързана.

Използвайте 24V захранване. Линията за захранване може да бъде насочена от дъното на шасито или от лявата страна на електрическата кутия. Когато въздушният превключвател е включен, автоматичният бутон за нулиране на разпределителя винаги е включен и системата започва да работи след включването на дистанционното управление. Натиснете бутона нагоре или надолу (вижте фигура 3) за да повдигнете или спуснете разпределителя.

Слинг

5. разпространяваща се част:

Информационната част се състои от устройство за контрол на комуникацията и хоризонтално устройство за завъртане на Mo. Rao Bao получава рамкова композиция. Чрез оцветяването чрез контрол, ладията може да се контролира, за да се движи нагоре и надолу към изкуствената сграда, а ръчната спирачка може да се изстиска, за да се върти.

Опаковане, транспорт, монтаж и пускане в експлоатация

1. опаковане, транспортиране и сглобяване

Когато се изпраща, цялата машина е фиксирана върху специалната транспортна долна рамка, а балансираната четири-барна връзка е фиксирана върху корпуса с фиксирана плоча, така че да не може да се плъзга назад и напред.

Части от оборудването и резервоара за гориво бяха мокри с дъжд. Цялата машина може да бъде разделена на три части: корпус, балансиран механизъм за свързване с четири бара и контратегматични компоненти за опаковане и транспортиране. Части за сглобяване на машината според диаграмата, поставете от стража и вертикалните ръководстващи плочи, след крана в ръцете по-горе, за да балансирате четири лентови връзки, работещата ръка, паралелна с ръководството на ръката на ръката на всяка страна на кръста на ръката на нивото на горното ръководство, ръководството на колелото на четирите свързващи пръта и връзката на пистолетния прът, две ръководстващи колела, монтирани в средата на вертикалната ръковод

2. инсталация и започване на работа

Моля, прочетете внимателно инструкциите, преди да инсталирате машината. По време на инсталацията, калибрирайте нивото на бетонната основа и след това фиксирайте цялата машина на основата. Изтеглете разпределителя до максималния работен радиус на същата височина и направете кръгово движение от 340 градуса. Намерете хоризонталната точка на разпределителя в третата равна точка и хоризонталната грешка на трите точки не трябва да надвишава 15 мм. Свържете към трифазен 380V, 50HZ работен захранващ източник (трифазен четирипроводник), неутралната линия трябва да бъде безопасно свързана. След като проверката е правилна, затворете превключвателя за захранване на електрическата кутия, натиснете бутона, за да прове

Обърнете внимание на въпросите за безопасността

Преди да се въведе захранването в машината, трябва да се инсталират три превключвателя за защита от изтичане.

2, черупката на машината трябва да бъде заземена (PE линия), а заземяването е добро.

Преди да отворите капака на електрическата кутия за поддръжка, външното захранване трябва първо да бъде изключено.

Когато работите на открито, трябва да се вземат мерки за устойчивост на дъжд и прах. Строго е забранено дъждът да навлажнява електрическите уреди или дъждът да влезе в резервоара.

5, дистанционният предавател трябва да бъде два месеца (в зависимост от употребата) за подмяна на батерията.

лубрикация

Всяка част на машината се смазва с калциеви мазнини, почиства се и се заменя веднъж на всеки шест месеца.

Контактната повърхност между предната и задната вертикална водачка и валяка се смазва с калциева мазнина веднъж месечно.

3, резервоарът за масло с 32# ~ 48# хидравлично масло против износване, повърхността на маслото не трябва да бъде на дъното на повърхността на маслото на прозореца 10 мм по-долу, хидравличният модел на маслото според използването на околната среда, почистване на всеки шест месеца, замяна веднъж.

2 Електрическа схема

Таблица 2:

Фигура 5

Схема на хидравличната система
